水泥基防水涂料，看完你就都懂了

以前，業(yè)主缺乏對(duì)防水的了解和正視，對(duì)于家裝防水選材，常通過(guò)裝修工人推薦，選材質(zhì)量參差不齊，導(dǎo)致滲漏高發(fā)。跟著大眾消費(fèi)水平進(jìn)步，業(yè)主們熟悉到，好的東西是需要各種本錢(qián)的，消費(fèi)是一分錢(qián)一分貨，業(yè)主會(huì)偏向于選擇好品牌、好品質(zhì)的防水材料。那么在家裝防水中該如何準(zhǔn)確選擇防水材料呢？

相關(guān)資料：水泥基防水涂料，看完你就都懂了

家裝防水中常用的涂料有聚氨酯防水涂料和聚合物水泥防水涂料等。聚氨酯防水涂料市道市情常見(jiàn)的多為溶劑型，存在一定的環(huán)保風(fēng)險(xiǎn)，不建議在環(huán)境密閉、透風(fēng)不暢的衛(wèi)生間使用；聚合物水泥防水涂料具有水性環(huán)保、價(jià)格親民等特點(diǎn)，在家裝防水中應(yīng)用較廣，下面重點(diǎn)先介紹下這種材料。

一、聚合物水泥防水涂料的機(jī)能特點(diǎn)
聚合物水泥防水涂料的執(zhí)行尺度為GB/T23445—2009《聚合物水泥防水涂料》，按照物理力學(xué)機(jī)能該涂料分為Ⅰ、Ⅱ、Ⅲ這個(gè)3個(gè)型號(hào)。Ⅰ型產(chǎn)品，是以聚合物為主的防水涂料，柔韌機(jī)能更凸起，能抵御建筑結(jié)構(gòu)稍微的震驚以及一定程度的位移，合用于流動(dòng)量較大的基層防水；Ⅱ、Ⅲ型產(chǎn)品，是以水泥為主的防水涂料，硬度高、粘結(jié)機(jī)能凸起，干固后可以直接進(jìn)行瓷磚鋪貼工序，比擬于Ⅰ型，Ⅱ、Ⅲ型產(chǎn)品柔韌機(jī)能稍弱，合用于流動(dòng)量較小的基層。
家裝防水施工時(shí)，需根據(jù)施工部位的特點(diǎn)選擇不同型號(hào)的涂料，假如不加區(qū)分隨意使用，就會(huì)存在防水質(zhì)量隱患。施工的時(shí)候，廚衛(wèi)間上下水管根部、陰陽(yáng)角以及過(guò)門(mén)石側(cè)面等細(xì)部節(jié)點(diǎn)需重點(diǎn)關(guān)注，這些部位在施工聚合物水泥防水涂料的過(guò)程中，因不平整、難處理、易堆積等因素輕易泛起局部開(kāi)裂現(xiàn)象，存在滲漏隱患。衛(wèi)生間平面防水施工，建議選擇偏柔性的涂料，如聚合物水泥防水涂料Ⅰ、Ⅱ型產(chǎn)品，這兩類產(chǎn)品施工涂膜不易開(kāi)裂，對(duì)基層的稍微沉降開(kāi)裂有良好的適應(yīng)性。在立面防水層的施工中，建議選擇剛性強(qiáng)的防水涂料，避免防水層強(qiáng)度低導(dǎo)致涂膜內(nèi)部被拉斷，瓷磚脫落的現(xiàn)象。
如何判定所選擇的防水涂料是剛性的呢？防水涂料的剛性判定普遍以抗折強(qiáng)度、抗壓強(qiáng)度甚至拉伸強(qiáng)度衡量，偏剛性的涂料粘結(jié)機(jī)能較強(qiáng)，涂膜本身強(qiáng)度更大，相宜鋪貼瓷磚，故質(zhì)地柔軟的、強(qiáng)度低的聚合物水泥防水涂料Ⅰ型產(chǎn)品不相宜應(yīng)用于立面施工。

二、聚合物水泥防水涂料的應(yīng)用題目和解決方案
據(jù)筆者長(zhǎng)期施工經(jīng)驗(yàn)，聚合物水泥防水涂料的Ⅱ型產(chǎn)品是目前家裝中普遍選用的防水產(chǎn)品。但在使用該涂料的過(guò)程中，常會(huì)泛起形形色色的應(yīng)用題目，業(yè)主們又該如何避免呢？

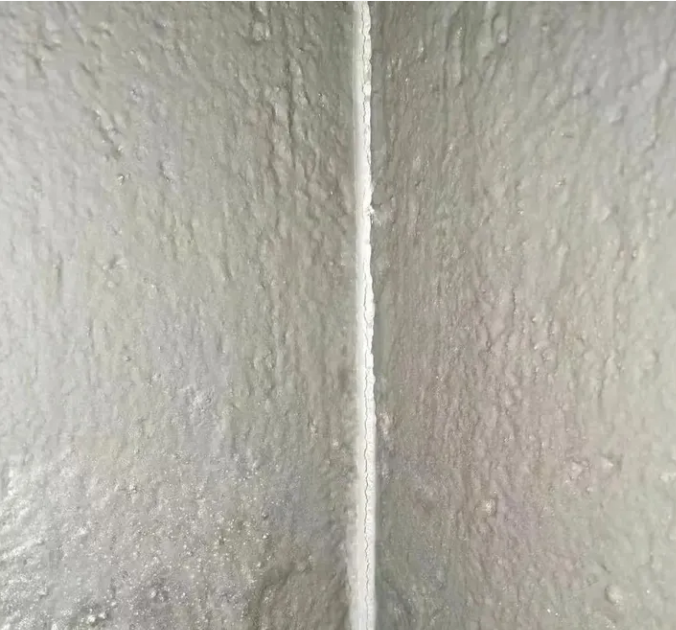

題目一：管根、墻角等薄弱節(jié)點(diǎn)易滲漏

產(chǎn)生原因：這些部位泛起裂紋，致使防水層對(duì)該部位未產(chǎn)生有效遮蓋，導(dǎo)致家裝防水施工后常泛起滲漏。節(jié)點(diǎn)部位常開(kāi)裂的原因是，在涂膜表里層干燥速度差異較大時(shí)，造成表里收縮應(yīng)力差，收縮不一致，產(chǎn)生開(kāi)裂。
解決方案：保證該部位的干凈整齊無(wú)浮塵，使涂膜與基層粘接良好；薄弱節(jié)點(diǎn)部位的防水施工建議進(jìn)行圓弧狀處理，并使用小毛刷薄涂多次，施工到公道厚度，防止涂料于墻角堆積或一次性涂刷過(guò)厚引起開(kāi)裂。另外，施工后須保證透風(fēng)順暢，避免濕熱季節(jié)，密閉室內(nèi)水性涂膜成膜速渡過(guò)慢引起該現(xiàn)象。

題目二：成膜泛白反光現(xiàn)象

產(chǎn)生原因：水泥基材料于水泥水化反應(yīng)過(guò)程中，產(chǎn)生的Ca（OH）2遷移至涂膜表面，與空氣中的CO?反應(yīng)產(chǎn)生白色沉淀的CaCO3，附著于涂膜表層，該現(xiàn)象俗稱“泛堿”或“起霜”。
解決方案：通常情況下，聚合物水泥防水涂膜于初次涂覆過(guò)程較少泛起泛白現(xiàn)象，原因是基層會(huì)吸收大量涂膜內(nèi)部水分，涂膜干燥較快。而后遍涂覆時(shí)，因?yàn)榍氨橥磕し舛铝嘶鶎游?，涂膜干燥相?duì)較慢，泛堿現(xiàn)象更加顯著。為避免該現(xiàn)象，涂料在使用過(guò)程不建議兌水施工，保證施工環(huán)境的透風(fēng)順暢，并且每次涂覆施工不宜過(guò)厚。

題目三：涂膜表層針孔現(xiàn)象

產(chǎn)生原因：涂膜泛起露底、孔眼的原因是，涂膜涂覆于基面，致使基層內(nèi)空氣向上逸出，產(chǎn)生的氣孔未能流平導(dǎo)致。另外，防水材料和基層在涂覆過(guò)程沒(méi)有達(dá)到良好的浸潤(rùn)效果，造成露底，未能完全遮蓋。
解決方案：涂料施工前須保證基層干凈整齊、無(wú)浮塵，并對(duì)基層進(jìn)行充分吸水潤(rùn)濕，達(dá)到“吸飽水”，無(wú)明水的狀態(tài)，可以有效架空出基層孔隙中的空氣，增加防水材料和基層的潤(rùn)濕性。另外，建議可以使用少量聚合物水泥防水涂料的純液料組分，大量?jī)端♂尯筮M(jìn)行底涂處理，起到封堵基層孔隙，改善涂料與基層間的潤(rùn)濕粘結(jié)效果。

三、結(jié)語(yǔ)
房屋在裝修后不久，發(fā)生漏水現(xiàn)象，歸根結(jié)底是因?yàn)檠b修過(guò)程中防水題目沒(méi)處理好。有些消費(fèi)者在裝修的時(shí)候，缺乏對(duì)防水重要性的準(zhǔn)確熟悉，只在裝修主材上下功夫，而不去關(guān)心防水材料。殊不知一旦房屋滲漏，不僅給鄰里造成不便，更會(huì)令房屋提早成為危樓，造成嚴(yán)峻的安全隱患。因此，房屋裝修，防水選材也特別重要，住戶應(yīng)給予充分正視。

本文來(lái)源：https://shofan.cn/news01.php?id=1296
